emc整改經常用到的器件：壓敏電阻的參數學習

壓敏電阻器是一種電壓非線性器件，它有對稱而陡峭的擊穿持性，當很高的瞬時過電壓加到電路上時，壓敏電阻的阻抗從接近于開路的狀態急劇變化到高導通狀態，把瞬時過電壓抑制到安全電壓水平，因而電路中的脆弱的元件受到保護。?

特點與用途：?

1、電壓范圍寬?

2、對過電壓響應快?

3、耐脈沖電流能力強?

4、限制電壓低?

5、電壓溫度系數小?

壓敏電阻一般并聯在電路中使用，當電阻兩端的電壓發生急劇變化時，電阻短路將電流保險絲熔斷，起到保護作用。壓敏電阻在電路中，常用于電源過壓保護和穩壓。

壓敏電阻最重要的幾個參數包括：壓敏電壓、通流容量、結電容、響應時間等。

壓敏電壓，是指外加電壓高于某個電壓后，壓敏電阻器的電阻值迅速變小的一個拐點電壓。但是這一電壓測量不便，為了參數標準化的需要，國際電工委員會人為規定了兩個測量壓敏電壓的直流參考電流為1mA和0.1mA，將在這一電流下測量所得電壓人為規定為壓敏電壓。所以嚴格來講，壓敏電阻的手冊上所標的壓敏電壓，已經不是壓敏電阻的“壓敏”電壓。

通流容量，即最大峰值電流值（maximum peak current），即壓敏電阻能夠承受的波形為8/20uS（業界浪涌測試標準波形）的最大浪涌電流峰值。目前壓敏電阻器的手冊中通常給出兩個能量容量的參數，一個是一次8/20uS浪涌沖擊指標，一個是兩次8/20uS浪涌沖擊指標。

結電容，壓敏電阻在導通前的電阻值非常大，可視為電介質，兩個電極間存在著納法級的電容，需要格外注意。也正是由于這個原因，壓敏電阻器少用于高頻電路和數字電路中。

壓敏電阻的參數：

1、壓敏電壓UN（U1mA）：通常以在壓敏電阻上通過1mA直流電流時的電壓來表示其是否導通的標志電壓，這個電壓就稱為壓敏電壓UN。壓敏電壓也常用符號U1mA表示。壓敏電壓的誤差范圍一般是±10%。在試驗和實際使用中，通常把壓敏電壓從正常值下降10%作為壓敏電阻失效的判據

2、最大持續工作電壓UC：指壓敏電阻能長期承受的最大交流電壓（有效值）Uac或最大直流電壓Udc。一般Uac≈0.64U1mA，Udc≈0.83U1mA

3、最大箝位電壓（限制電壓）VC：最大箝位電壓值是指給壓敏電阻施加規定的8/20μs波沖擊電流IX（A）時壓敏電阻上呈現的電壓。

4、漏電流Il：給壓敏電阻施加最大直流電壓Udc時流過的電流。測量漏電流時，通常給壓敏電阻加上Udc=0.83U1mA的電壓（有時也用0.75U1mA）。一般要求靜態漏電流Il≤20μA（也有要求≤10μA的）。在實際使用中，更關心的不是靜態漏電流值本身的大小，而是它的穩定性，即在沖擊試驗后或在高溫條件下的變化率。在沖擊試驗后或在高溫條件下其變化率不超過一倍，即認為是穩定的

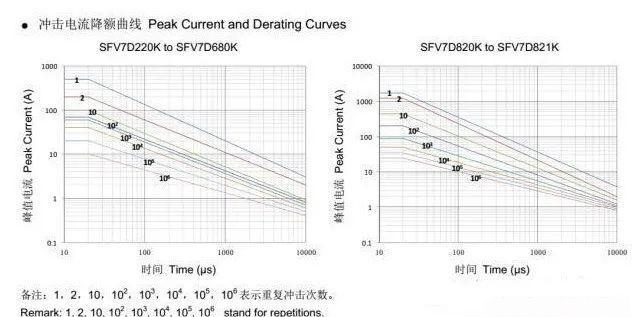

5、沖擊電流及重復沖擊次數
