接口電路防護設計要點解析

 一、接口電路是電路中與用戶或者外界媒介進行交互的部分，是內部核心敏感電路和外部設備進行信息交互的橋梁。接口電路一般分為輸入接口電路和輸出接口電路兩種。接口電路的防護設計就是為了隔離外部危險的信號，防止外部干擾信息進入系統內部核心敏感電路，從而造成內部電路的永久損壞。

二、接口電路的分類：電源接口、網絡接口、外殼接口、串行通信接口、并行通信接口、下載電路接口等。

三、接口電路的防護處理包括：接口濾波、ESD防護、防雷防浪涌、防反接、緩啟動、熱拔插等。

1. 網絡接口設計：

一般在PHY芯片和外部RJ45接插件之間都需要一個網口變壓器和共模扼流圈。

網口變壓器的作用：

(1)可以增強信號，使其傳輸距離更遠。

(2)使PHY芯片與外部進行有效隔離，使其抗外部干擾能力增強(例如防雷擊等)。

(3)當不同的PHY芯片的電平不匹配時(例如有的PHY芯片為2.5V，有的為3.3V)，起到電平匹配的作用。

網口變壓器的中心抽頭設計：與PHY芯片的類型有關，具體詳見PHY芯片的datasheet。

(1)如果PHY芯片的驅動類型為電流驅動類型的，變壓器的中芯抽頭用一個0.1uF的電容接到GND即可。

(2)如果PHY芯片的驅動類型為電壓驅動類型的，變壓器的中芯抽頭接到VCC即可。

2. 下載電路接口設計：

一般FPGA/ARM采用的程序下載接口都是JTAG接口。JTAG接口是經常使用的一類下載程序的接口，而且也是一類經常帶電拔插的接口，而帶電拔插會不可避免地產生一些靜電或浪涌電流，因此如果不采取一些防護措施，極易因?yàn)镋SD靜電放射而擊穿JTAG相關引腳，甚至損害CPU內部核心電路，從而造成內部電路的永久損壞。

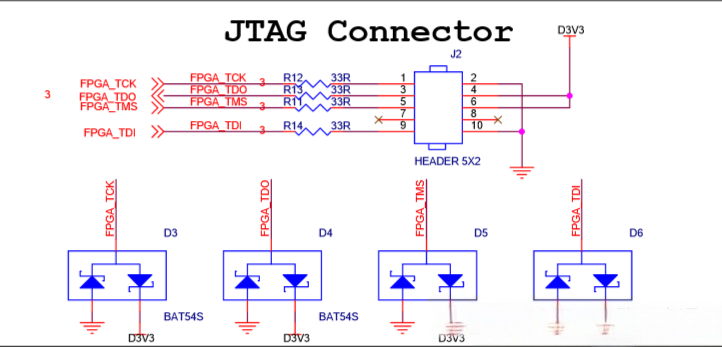

如上圖所示，采用鉗位二極管對JTAG接口電路進行保護，一般鉗位二極管采用肖基特二極管即可。當然JTAG下載器盡量不要帶電拔插使用，做好斷電后進行拔插操作，這樣可以最大程度避免可能的損害發生。

3. CAN總線接口設計：

CAN總線接口外部電路通過一對差分信號線和CAN收發器進行數據通信，因此在應用的過程中，通訊電纜很容易耦合外部的干擾從而對信號的傳輸產生影響，嚴重的會通過CAN接口電路傳輸?shù)较到y(tǒng)內部核心敏感電路中去，從而造成EMI問題。

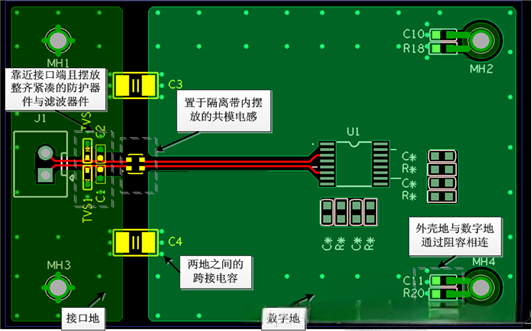

如上圖所示，CAN接口防護器件主要包括：濾波電容、共模電感、跨接電容、TVS管。

濾波電容C1,C2用于給干擾提供低阻抗的回流路徑，選取范圍為22pF~1000pF，典型值為100pF。

共模電感L1用于濾除差分線上的共模干擾，阻抗選取范圍為120歐/100MHz~2200歐/100MHz，典型值為600歐/100MHz。

跨接電容C3,C4用于接口地和數字地之間的隔離，典型值為1000pF/2KV。

TVS管D1,D2用于防護靜電放射ESD或瞬間的高能量沖擊，使其線路的電壓鉗位在一個預定的數值內，從而確保后面的電路器件免受瞬態高能量的沖擊而損壞。(TVS管功能類似鉗位二極管或壓敏電阻)

4. 外殼接口設計：

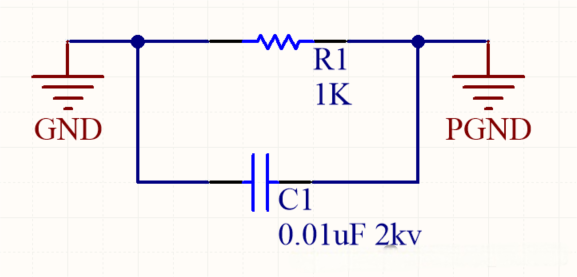

如果設備外殼與大地接地良好，則PCB也應該與外殼進行良好的單點接地，這時PCB的干擾會通過外殼接地良好消除，對PCB也不會產生干擾。如果設備外殼沒有良好接大地，則PCB地與外殼地也不必互連。常見的外殼地與PCB地的單點接地電路主要采用阻容電路相連。

(1)、從EMC角度考慮，電容C1是用來泄放干擾的，系統(PCB端)的高頻干擾噪聲匯聚到GND，并通過電容C1流到PGND，由于PGND與大地進行良好接觸，因此干擾噪聲得到有效抑制，改善了EMC問題。

(2)、從ESD角度考慮，電阻R1是為了應付靜電放電測試用的。如果僅僅使用電容構成浮地系統，ESD測試產生的電荷無處釋放，會逐漸積累，當累積到一定的程度便會在PGND和GND最薄弱處擊穿放電，這樣會在短時間內在PCB上產生較大電流，足以損壞PCB上的電路與器件。因此通過電阻R1去慢慢釋放ESD產生的電荷，以消除PGND和GND之間的壓差是很有用的。

5. 電源防反接技術：

在電源供電的場合，經常碰到電源極性反接的情況，以至于造成不可逆的后果。

(1)、硬件防反接技術：電源的接插件防反接等硬件機械處理。

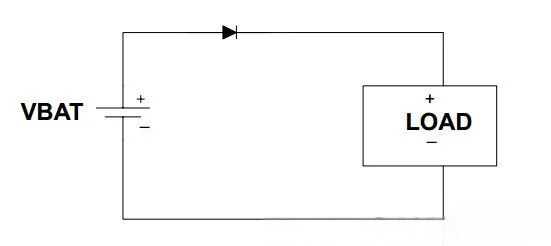

(2)、二極管防反接技術：利用二極管的單向?qū)щ娦蕴匦?，防止電源的反接，但是此電路在?shí)際中并不常用。因?yàn)槎O管會存在導通壓降，造成輸出電壓降低，而且當電源電流過大時二極管消耗的功率較大，造成無用功耗的增加。

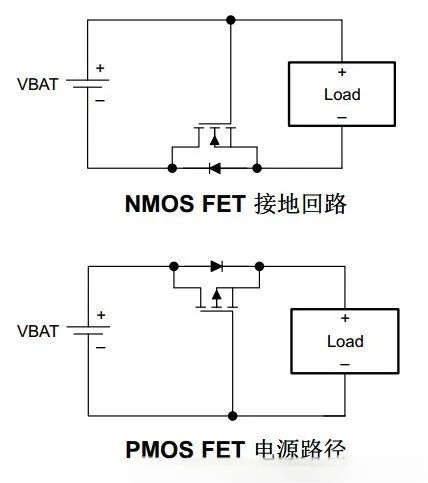

(3)、MOS管防反接技術：由于MOSFET具有極低的導通電阻，因此即使電流很大損耗也較小，非常適合以最低的損耗來實現電源的防反接處理。如下圖所示，NMOS管在接地回路，PMOS管在電源路徑。但是實際應用中使用PMOS管的更為常用，因?yàn)镹MOS管在接地回路會對參考地平面產生影響甚至破壞接地回路，因此PMOS更為合適。另外需要注意的是，實際電路MOS管的柵極要串接限流電阻進行保護。
