EMC是什么，EMC來源和設計

一、EMC是什么

EMC是（ElectromagneticCompatibility）的縮寫，及電磁兼容性。就是指某電子設備既不干擾其它設備，同時也不受其它設備的影響。電磁兼容性和我們所熟悉的安全性一樣，是產品質量最重要的指標之一。安全性涉及人身和財產，而電磁兼容性則涉及人身和環境保護。

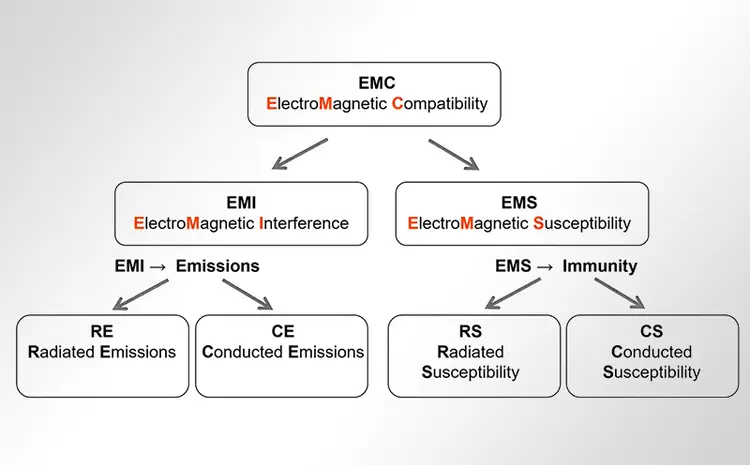

其中主要包括EMI（電磁干擾）和EMS（電磁抗干擾）

1. EMI全稱(ElectromagneticInterference)，即電磁干擾。指定某一產品對其他產品及外界的電磁輻射干擾程度，是否會影響其周圍環境或同一電氣環境內的其它電子電氣產品的正常工作。

其中EMI測試包括傳導干擾CE(conduction emission)(電源線、信號、控制線)和輻射干擾RE(radiation emissi0n)、諧波(harmonic)及電壓波動和閃爍(Fluctuation and Flicker)。

2. EMS全稱（ElectromagneticSusceptibility），即電磁抗干擾。指定某一電子或電氣產品是否會受其周圍環境或同一電氣環境內其它電子或電氣產品的干擾而影響其自身的正常工作。

其中EMS測試包括靜電抗干擾(ESD)、輻射抗擾度(RS)、電快速瞬變脈沖群抗擾度(EFT)、浪涌抗擾度(SURGE)、傳導抗擾度(CS)、電壓暫降抗擾度(Dip)等相關項目。

二、EMC來源和設計

來源

由于微電腦的依存度正不斷提高，設備的大量使用，復雜了我們的電磁環境，因此外來的干擾如脈沖噪聲、放射電磁場、靜電、雷擊、電壓變動等，所引發的誤動作產生當機甚至破壞的情形，如無線電的通訊、雷達、大哥大、電視游樂器??等，往往干擾到電視，甚至于造成醫療器材使用中的誤動作，影響到飛航的安全。

國際上對于電子、電器、工業設備產品的抗擾性測試日漸重視，且趨向整合以IEC（InternationalElectrotechnicalCommission）國際規格為測試標準，歐洲共同體率先制定EMC防治法規，于1996年起全面實施抗擾測試。

設計

1.電源方面

三相入力電源在NFB（無熔絲斷路器）與變壓器間裝噪聲濾波器（NoiseFilter），此濾波器的輸入線愈短愈好。

電源及大電流導線緊貼電氣箱之底部，并沿著邊角布線。

開關式電源供應器加裝隔離罩以防輻射性發射干擾，濾波器選用器選用π型或T型可抑制寬波段噪聲，陶鐵磁體（Ferrite）材質可抑制射頻噪聲。

電源線兩端考慮采隔離接地，以免接地回路（GroundLoop）形成共同阻抗耦合（CommonImpedance Coupling）將噪聲耦合至信號線。

電源線與信號線盡量采用隔離或分開配線。

電源變壓器應加隔離（Shielding），外殼須接地良好。

單相AC控制線建議采用絞線。

直流導線建議使用絞線來配線。

避免將電源與信號線接至同一接頭。

2.信號線方面

信號輸入線與輸出線應避免排在一起造成干擾。

應將CABLE剩余不用之線單端接地，以避免形成感應回路。

接近電源線附近的信號線考慮采用捻合（Twist）。

不同類別的信號線避免混雜接在一個連接頭上，宜按類別分類并加地線隔離。

輸入信號線與輸出線盡量避免同在一個接頭上，如不能避免時應將輸入與輸出信號錯開。

敏感性較高之低準位信號線，除采用絞線外可加隔離遮蔽。

3.模擬信號方面

高頻的類比信號及脈波信號線建議采用隔離線。

高頻類比信號線采用同軸式隔離線，低頻之類比信號線采用絞線，必要時可外加隔離遮蔽，絕不可使用同軸隔離線。

連接頭安裝位置須清潔處理，接頭及金屬面的接觸電阻須小于2.5m歐姆。

類比電路干擾以波形失真為主，抑制方法主要在濾波器選用的特性，例如；帶寬、頻率響應值。

類比信號線與數位排線必須相互垂直。

4.數字信號

避免使用未隔離遮蔽的導線來傳送數位信號，宜使用多股絞線外加隔離線。

數位電路干擾以外在磁場干擾為主，應加隔離措施。

數位電路易受高能電場干擾，須使用隔離線隔離，以能防止1～10MHz頻段之高能電場200V/m干擾為最佳隔離選擇。

數位電路以抑制鄰近電路脈波與尖波（Spikes）干擾為主。

數位電路傳送避免使用過長且未加隔離之導線。

5.電路設計方面

具干擾性的回路，如時脈、驅動器、交換式電源的ON和OFF、振蕩器式控制信號，應加隔離遮蔽。

各型PCB電路設計盡可能選用低噪聲零組件，且須考慮噪聲變化與環境溫度變化之關系。

陶鐵磁體鐵芯（Ferritecore）適用于高頻濾波，但須注意經由此線圈負載功率損耗。

穩壓器須考慮抑制線路間共通阻抗耦合（CommonImpedance Coupling）EMI問題。

振蕩器本身輸出越小越好，如須要較大輸出，宜由放大器放大。

功率放大應予隔離以防止輻射性發射。

電解質電容器適于清除高漣波（HighRipple）及暫態電壓（Transient Voltage）變化。

動力線的干擾有低壓（或瞬間斷電）超壓及突波，這些干擾通常來自于電力開關的動作、重負載的開與關之瞬間、功率半導體動作、保險絲燒斷時、雷電感應…等。

須考慮下述項目來抑制：

使用電源濾波器。

適當?shù)碾娏Ψ峙洹?/span>

受干擾的裝置改用另一電路。

將電子零件及濾波器適當?shù)陌b。

使用隔離變壓器。

裝置壓敏電阻。

交流電磁接觸器線圈、電磁閥，皆須聯結火花消除器。

電磁開關之熱電驛輸出側須聯結三相火花消除器。

直流繼電器線圈聯結二極管，以供反相電壓保護。

火花消除器距離負載側愈近愈好。

把突波吸收器裝于電路開關和噪聲濾波器之間，線與線間，線與接地之間，將能有效吸收突波。
